Анемометр
Тип WSS
Общее описание индикатора WSDI-2 (zip, 571 КБ)
Анемометрическая система типа WSS предназнчена для измерения скорости и направления ветра в условиях, предъявляющих высокие требования к надежности устройств, находящихся под воздействием тяжелых погодных условий, в том числе, на борту морских судов.
Конструктивные особенности системы:
- Защита от воздействия морской воды
- Точные показания направления и скорости ветра
- Поддержка стандарта передачи данных NMEA
- Возможность подключения от одного до трех дисплеев к каждому датчику
- В основе ультразвуковой принцип измерения, что исключает низко надежные подвижные части
- Встроенный автоматический подогрев, исключающий обледенение датчика
|
|
Преимуществом системы типа WSS является возможность подключения нескольких индикаторных устройств, которые располагаются на пультах управления капитанского мостика и на крыльях мостика.
Индикаторные устройства могут быть снабжены стандартными разъемами для последовательной передачи и ввода измерительных данных в навигационный компьютер судна или в стандартный персональный компьютер.
Система измеряет скорость и направление ветра относительно скорости и курса движения судна.
Анемометрическая система типа WSS конструктивно состоит из двух частей:
- анемометрического датчика типа WSS
- дисплейного блока WSDI-2
Дисплейный блок не имеет подвижных механических частей и оборудован цифровым дисплеем, указывающим скорость ветра, и круговой шкалой с указателем для индикации направления ветра.
На дисплей нанесены знаки, изображающие контур палубы судна и деления шкалы. Дисплейный блок системы имеет три кнопки для увеличения/уменьшения яркости подсветки и изменения единиц измерения силы ветра (узлы или м/с).

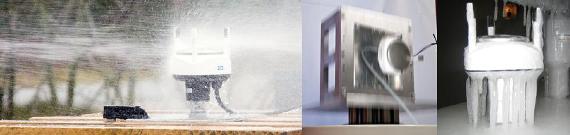

Анемометрический датчик типа WSS
| Напряжение питания | 6-30 VDC от интерфейсного блока |
|---|---|
| Потребляемый ток | 13 мА (без подогрева) или 0,6 А (с подогревом) |
| Диапазон температур | –52… +60 C |
| Материалы | Антикоррозийная сталь и поликарбон; |
| Защита | соответствует IP66 |
| Вес | прибл. 0,8 кг |
Для получения наилучших результатов измерения датчик WSS устанавливается на мачте, расположенной на противоположной стороне от судовой надстройки.
Дисплейный блок типа WSDI-2
| Цифровой дисплей | Микропроцессорное устройство с диапазоном измерений 0-360 градусов по направлению и 0-99,9 узлов по скорости; цена деления 1 градус; |
|---|---|
| Точность показаний по направлению | ±3% в зависимости от скорости изменения направления ветра |
| Точность показаний по скорости | ±3% в зависимости от скорости ветра |
| Разъем последовательной передачи данных | По стандарту RS485 NMEA-0183 |
| Напряжение питания | 12 или 24 В постоянного тока |
| Потребляемая мощность | 6 Вт |
| Вес | прибл. 1 кг |
