Счетчики электроэнергии
WQR
(Щитовые счетчики электроэнергии серии WQR)
Общее описание (zip, 186 КБ)
Счетчики электроэнергии WQR предназначены для измерения и индикации произведенной/потребленной активной и (или) реактивной электроэнергии в одно- трехфазных сетях, с нейтралью или без, как с симметричным, так и с асимметричным распределением нагрузки по фазам. На выходе приборов формируется импульсный сигнал, пропорциональный электроэнергии.
Для измерения и обработки сигнала используется микропроцессор, индикация осуществляется с помощью электромеханического семи сегментного индикатора.

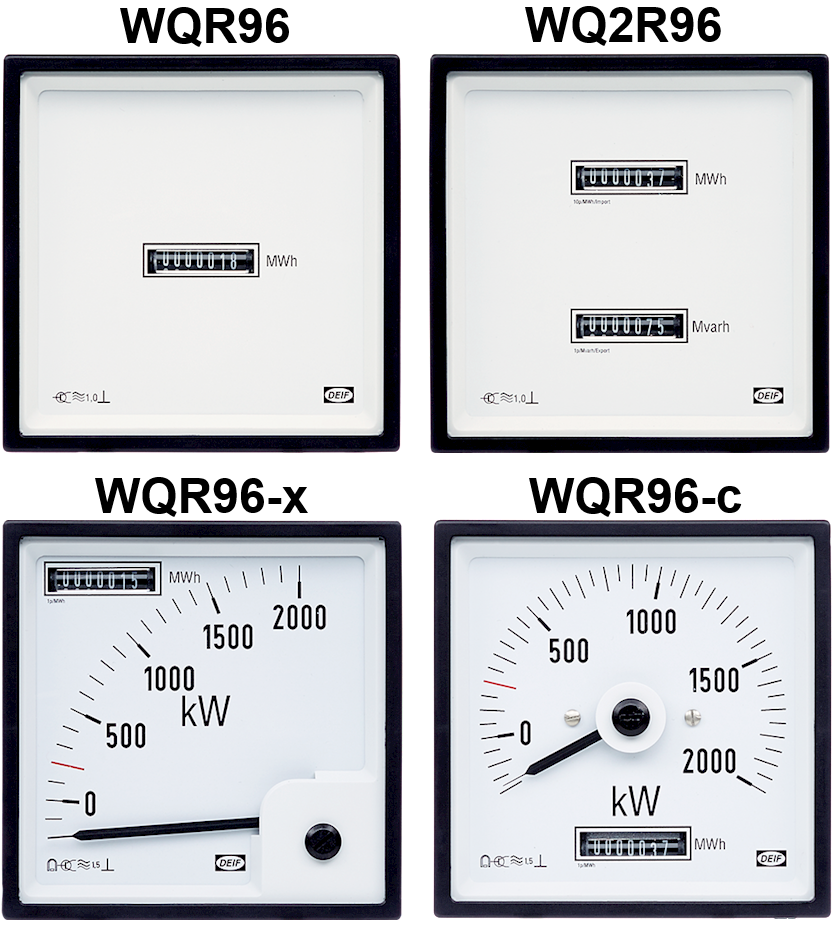

В приборе WQR96 используется только один счетчик электроэнергии: активной или реактивной; в приборе WQ2R96 — два счетчика, для индикации как активной, так и для реактивной электроэнергии; в приборах WQR96-х и WQR96-с один счетчик электроэнергии объединен с ватт- или варметром. Отличие версии -х от версии -с состоит в угле отклонения стрелки ватт-, варметра: 90° и 240° градусов соответственно.
| Класс точности прибора | 1 |
|---|---|
| Габариты | 96×96×120 |
| Измеряемый ток | прямое включение, либо через трансформатор тока -/1А, -/5А |
| Напряжение сети | до 440 В |
| Коммутационная способность выходного реле | 250В/6А |
Прибор рассчитан на длительную перегрузку 3-х кратным током.
TAE-2
(Счетчик электроэнергии для установки на DIN-рейку серии TAE-2)
Общее описание (zip, 56 КБ)
Счетчик электроэнергии TAE-2 предназначен для измерения и индикации произведенной/ потребленной активной или реактивной электроэнергии в одно- трехфазных сетях, с нейтралью или без, как с симметричным, так и с асимметричным распределением нагрузки по фазам. На выходе прибора формируется импульсный сигнал, пропорциональный электроэнергии.
Для измерения и обработки сигнала используется микропроцессор, индикация осуществляется с помощью электромеханического шести сегментного индикатора.
Конфигурирование прибора осуществляется с помощью DIP-переключателя. На передней панели прибора расположен светодиод, индицирующий состояние счетчика.
| Габариты | 96×96×120 |
|---|---|
| Измеряемый ток | прямое включение, либо через трансформатор тока -/1А, -/5А |
| Напряжение сети | до 440 В |
| Коммутационная способность выходного реле | 250В/6А |
